大約一年前，斯托克韋爾彈性材料（liào）公司（Stockwell Elastomerics）在賓夕法尼亞州費城的主公樓屋頂上對多種材（cái）料進行暴露測試。本實驗測試了 37種橡膠聚合物樣品，包括（kuò）SBR（苯乙（yǐ）烯（xī）-丁二烯橡膠）、氯（lǜ）丁橡膠、EPDM（環氧丙烷（wán）二單體）、ECH（環（huán）氧氯丙烷）、PORON（微（wēi）孔聚氨酯泡沫塑料（liào））、 矽膠海綿、矽膠泡沫塑料、固體矽（guī）膠、氟矽（guī）橡膠製品等。該地區氣候（hòu）變化較大，氣溫變化從-15℃到38℃，年降水量總計1659mm，風速最高（gāo）可達97  Km/h。

美國斯（sī）托克韋爾彈性材料公司戶外暴露實驗

　　正如實驗前預測的一樣，矽基材料（liào）在長達一年（nián）的暴露的測評中表（biǎo）現最好（hǎo），材料性能變化最小。矽基材料在尺寸或厚度上幾乎沒有變化，也沒有開 裂，僅由（yóu）於樣品上的（de）灰塵的堆積（jī）造成表麵輕微變色。由於（yú）有（yǒu）機矽具有彈性體的化學結構，其無機骨架分子結構模型（xíng）增強了材料對其他化學物質的 抵抗力，因此矽基材料不會像類似材（cái）料（liào）那樣降解。此外矽氧（yǎng）鍵在原子水平上的高結合強度使得材料（liào）具有很高的耐（nài）熱性和抗紫外線能力。

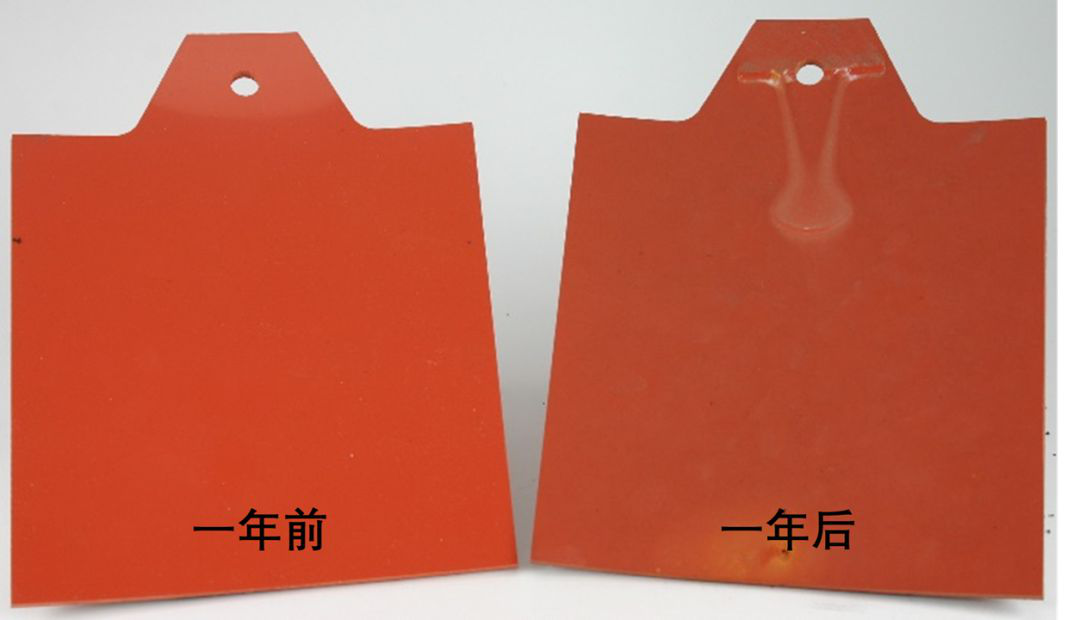

矽基材料實驗對比前後

　　其他聚合材料如Poron和混（hún）合海綿等，在實驗測評中表現並不好。雖然Poron和其他（tā）聚（jù）氨酯泡沫塑料在室內環境中是很好的密封材料，但在戶外長 時間暴（bào）露在陽光下，特別（bié）是紫外線下，材料會發生（shēng）嚴重的開裂和脆化。

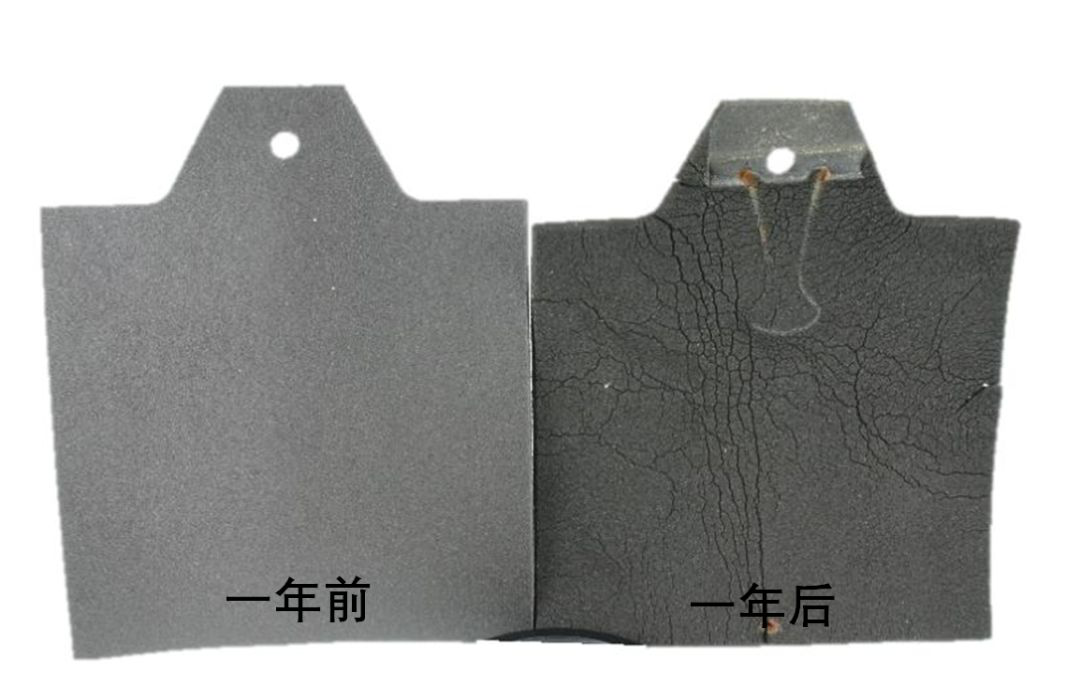

Poron材料實驗對比前（qián）後

　　低（dī）密度聚氨（ān）酯（zhǐ）泡（pào）沫的情況甚至更糟，隨著暴露時間的增長（zhǎng），材料逐漸風化（huà）解體（tǐ）。

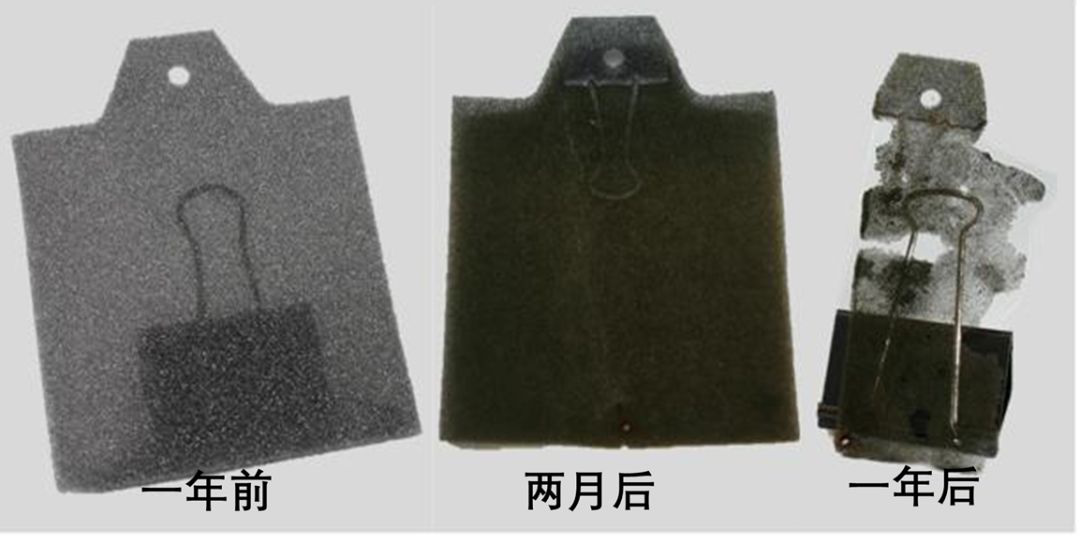

低密度聚氨酯泡沫材料實驗對比前後

　　在為期一年的試驗中，氯丁橡膠（jiāo）和混（hún）合（hé）海（hǎi）綿的損傷（shāng）程度相當，在試驗過程中兩種材（cái）料的實驗（yàn）樣本都出現了丟失（shī）或損壞。由（yóu）於陽（yáng）光暴曬（shài）和（hé）高溫導致 樣本材料嚴重幹燥腐蝕，一陣強風就可能會把實驗樣品從測試板吹下來。

　　其他實驗測（cè）評結（jié）果包括：非矽酮固（gù）體橡膠材料實（shí）驗樣品整體略有收縮。矽基（jī）導電材料由（yóu）於電阻率顯著提高，導電（diàn）性能出現下降。而導電氯丁橡膠 材料由於失去了電阻性表（biǎo）麵塗層而提高了導電性性能。

　　在（zài）工程設計選材時，人們通常隻關注產品的機械、化學或電氣工藝需求。但通過（guò）本次實驗測評，戶外暴露和紫外線照射也應成（chéng）為人們需要（yào）關注的 重點。對某些材料而（ér）言戶外紫外線（xiàn）直射可能是決定產品性能是否可靠的關鍵因（yīn）素。雖然不同材料都具有各自適用的材料優點，但確保戶外暴露不（bú） 會（huì）導致材料退化仍然很重要。
