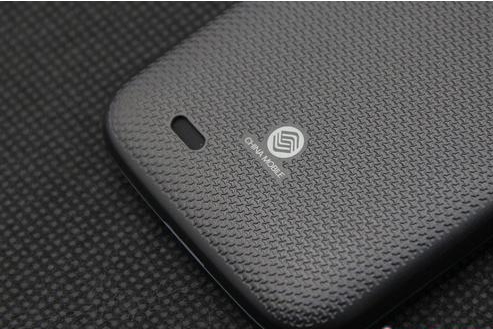

隨著互聯網的發展手機保護（hù）套的檔次以及外觀設計也越來越高了，而手機殼做成紋路表麵花紋方式是現（xiàn）在的趨勢，不僅博（bó）取了消費者的眼球並且（qiě）還增加了手機（jī）設備的外（wài）觀工匠精神，矽（guī）膠手（shǒu）機（jī）套就是其中的一個類型，很多朋友在購買矽膠（jiāo）材質手機套時可能會（huì）對外觀以及外色感到心儀，不過其中的（de）外（wài）觀花紋工（gōng）藝不（bú）知道你們有沒有注意到呢？

　　其實這種製作工藝叫做曬紋加工（gōng），現目前用這種工（gōng）藝來提升常來產品（pǐn）的外觀效果早已發（fā）展到各（gè）個行業和不同材料上了，從曆史來（lái）了解，曬紋工藝流傳（chuán）於國外隨後（hòu）流傳於香（xiāng）港，台灣，“曬紋”是書麵（miàn）語，英文名為texture或texturing。當越來越（yuè）多的塑料產品充斥著我們的生活，人們開始意識不希望（wàng）看到它們看起來像“塑膠”產品，因此蝕紋工藝裝飾模具更迎合了人們的胃（wèi）口。

　　初（chū）級階段：掩蓋（gài）矽膠（jiāo）保護套模具成型的不足主要為一（yī）些粗糙類紋理

　　中（zhōng）期階段：紋理多元化，單層皮（pí）紋，木紋紋理的應用廣泛出現

　　曬紋的目的是什麽：

　　增加手（shǒu）機殼外觀質感，使（shǐ）產品呈現多變（biàn）化或全新的設計，改善產品的外觀不良。通過曬紋，可以遮擋一些縮水、結合線等不良痕跡，經過曬紋、噴沙程序（xù）後（hòu）增加了（le）零件的表（biǎo）麵硬度，防止刮花，防滑、防轉、有良好的手感，製成麻麵或亞光麵，防止光線反射、消除眼部疲勞等

　　時（shí）代變遷，矽膠產品為手機殼（ké）外觀的重要部分，進入更高的質量時（shí）代，普通咬花工藝不能達到更高水準，激光技術的精度為0.01mm，全麵的應用在（zài）紋理領域。使矽膠產品（pǐn）的花紋更加精密，細致，逼真，讓產品體現的更加完美。

　　曬紋後常出現的問題及解決方案問題：

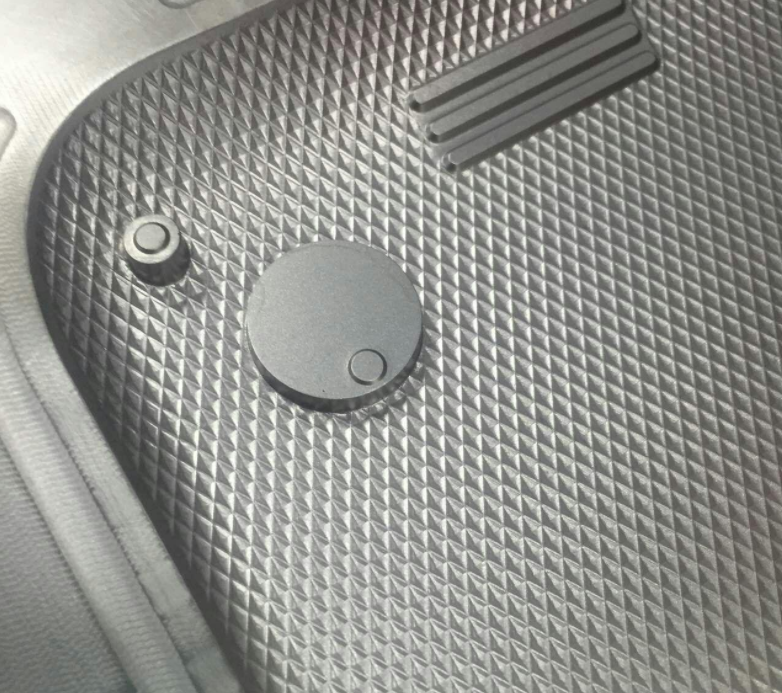

　　模具經過咬花以（yǐ）後由於型腔表（biǎo）麵變的粗（cū）糙，最（zuì）容（róng）易出現的問題有拉模、粘前模。在某（mǒu）些地方，由（yóu）於（yú）拔模角原本較小，經過咬花後（hòu）拔模斜度會變的更小，甚至出現（xiàn）負向的拔模角而造成拉模，在頂出的時候，由於脫模不順，常常出現頂白現象，給零件的外觀（guān）造成很大的影響（xiǎng）。

　　解決方案（àn）：

　　解決模具拉模問題，可（kě）通過打磨（mó）咬花麵，減少咬花深度，消除咬花造（zào）成的銳角以使脫模順利。在實際生產當中，由於很難通過調機來（lái）解決脫模問題，通常（cháng）都是在咬花麵上打（dǎ）上（shàng）脫模劑來生產（chǎn）。模具方麵，可通過加大拉模麵處的拔模斜度，增加頂針的方法來改善。

　　曬（shài）紋對產品設計有那些要求（qiú）？

　　1，曬紋深度或者高度越大，則產品（pǐn）拔模角度越大，常規蝕紋（wén）產（chǎn）品設計要求拔模在5-8度之（zhī）間。

　　2，如產品有（yǒu）亮物區分，則需（xū）要設計美工（gōng）線或者凹凸台階來（lái）區分，防止（zhǐ）蝕紋連接處有鋸齒狀，影響外觀。

　　3，最淺的曬紋咬（yǎo）花深度是2umm,最（zuì）深（shēn）的曬紋咬花是3mm，可根據視覺效果與觸感而定（dìng）。

　　4，曬紋的（de）效果與模具的材料有著（zhe）密切關聯，可根據第四點模具材料選擇用做設計參考。

　　5，曬（shài）紋加工周期，普通的（de）火花紋，時間一（yī）般在1.5-2天。橫紋，豎紋，圓紋，時間一般是3-4天（tiān）。棱形紋，鑽石紋，皮紋，深度較深，時間最少數5天（tiān）。
