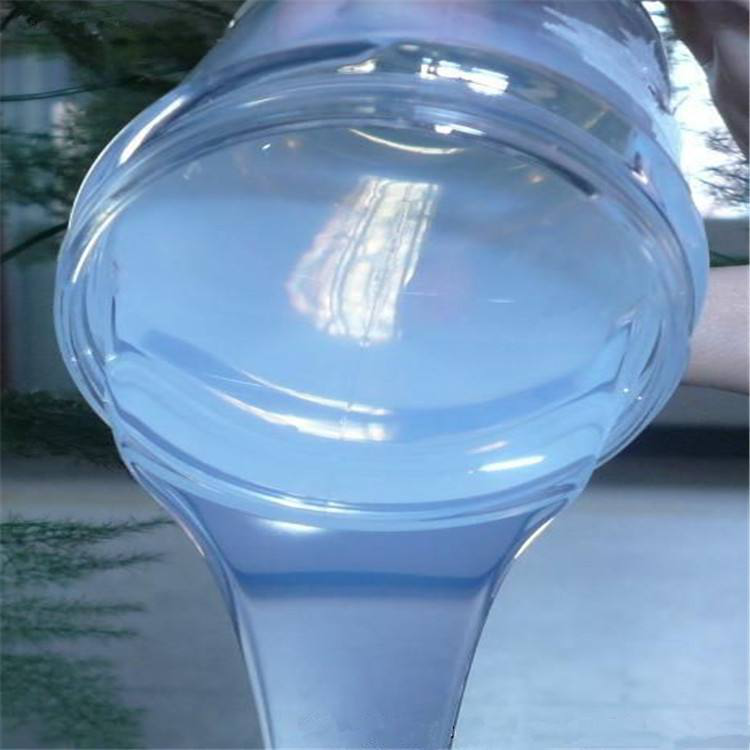

矽膠製品材料（liào）各種各樣（yàng），除了混硫化矽膠之外是在灌膠工藝上也得到廣泛的使（shǐ）用（yòng），雙組分縮合型（xíng）室溫硫化模具矽橡膠是（shì）較常見的 一種室溫硫化矽橡膠，其生膠通常是羥基封端的聚矽氧烷，再與其它配合劑、催化劑相結合組成膠料，這（zhè）種膠料的粘度範圍可（kě）從 100厘沲至一百（bǎi）萬厘沲之間。分流淌性（xìng）和半流淌性兩種，可用於灌封和塗敷使用。產（chǎn）品可以達到高（gāo）透明狀態。

　　一（yī）、產品用途（tú）

　　雙組分縮合（hé）型室溫硫化模（mó）具矽橡膠的硫化時間主要取決於催化劑的類型、用量以及溫度。在（zài）室溫下要（yào）達到完全固化需要一天 左右的時間，但在（zài）150℃的溫度下隻需要1小時（shí）。可在一65~250℃溫度範圍內（nèi）長期保持彈（dàn）性，並具有優良的電氣性能（néng）和化學穩定性（xìng） ，能耐水、耐臭氧、耐氣候老化，加之用法簡單，工藝適用性（xìng）強（qiáng），因此，廣泛用作灌封和製模材料。各種（zhǒng）電子、電器元件（jiàn）用室溫 硫化矽橡膠（jiāo）塗覆、灌封後，可以起到防潮、防腐、防（fáng）震等保護（hù）作用。可以提高性（xìng）能和穩定參數（shù）。雙組分室溫硫化矽橡（xiàng）膠特別適宜 於做（zuò）深層灌封材料並具有較快的硫（liú）化時間，這一點是（shì）優（yōu）於（yú）單組（zǔ）分室溫硫化矽橡膠製品之處（chù）。

　　雙組分室溫（wēn）硫化矽（guī）橡膠（jiāo）硫化後具有優良的防粘（zhān）性能，加上硫化（huà）時收縮率極小，因此，適合於（yú）用來製造（zào）軟（ruǎn）模具，用於鑄造環（huán）氧 樹脂、聚酯樹脂、聚苯乙烯、聚氨（ān）酯、乙烯（xī）基塑料（liào）、石（shí）蠟、低熔點合金等的（de）模具。

　　二、使用方法

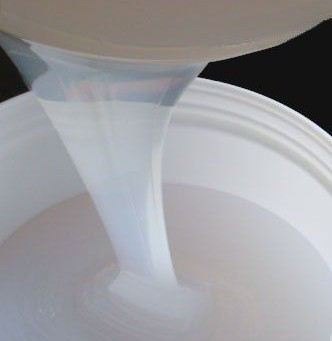

　　1、本產品分為AB兩種組分，其中A組分為（wéi）白色膏狀物，B組分為液體固化（huà）劑。在使用時，先將（jiāng）AB兩組分以20-30：1（質量比）進 行配比，攪拌均勻，即可使用；

　　2、被粘物表麵應盡可能保持幹淨無油汙，從而保證矽橡膠與產品表（biǎo）麵具有良好黏（nián）結；

　　3、在使用過程中，攪拌會帶入空氣，造成內部含有氣泡，如（rú）果需（xū）要，可以通過在密封容器中進行抽真空脫泡；

　　4、當甲乙兩種組分混合後，考慮到其操作期，盡可能在20分鍾內用畢；

　　5、將混合物塗敷在材料表（biǎo）麵，停放24小時待（dài）其（qí）完全固化後即可使（shǐ）用；
